端曲げ不要!3本ロール曲げ機

ロールベンダー
端曲げ機構

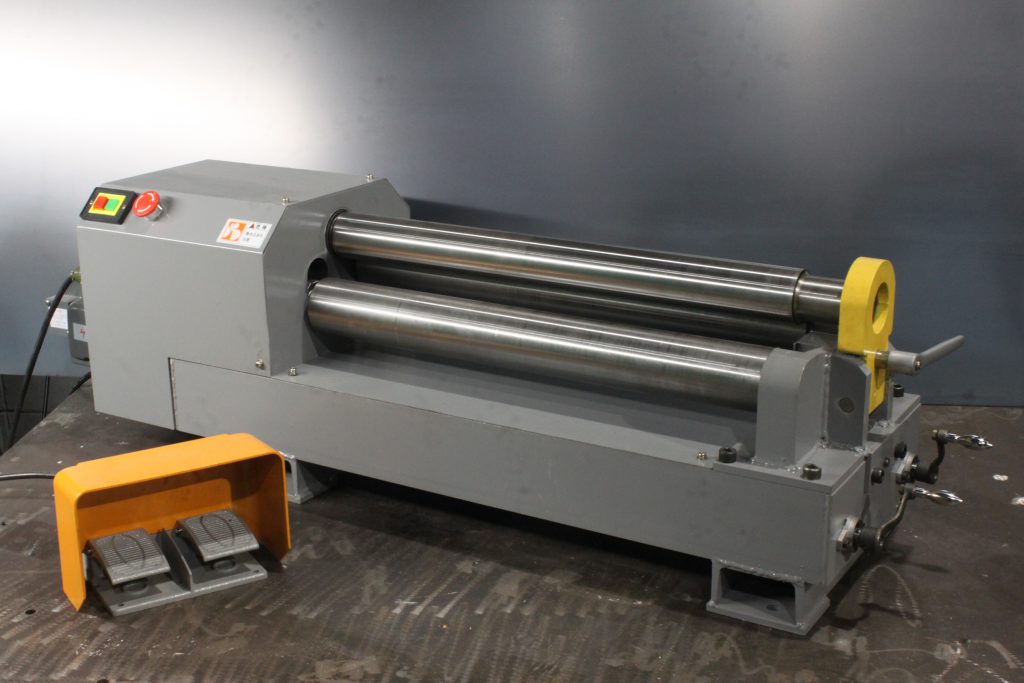

前モデルを根本から見直し、使いやすさ、パワー、剛性を大幅に高めたスタンダードなロール曲げ機

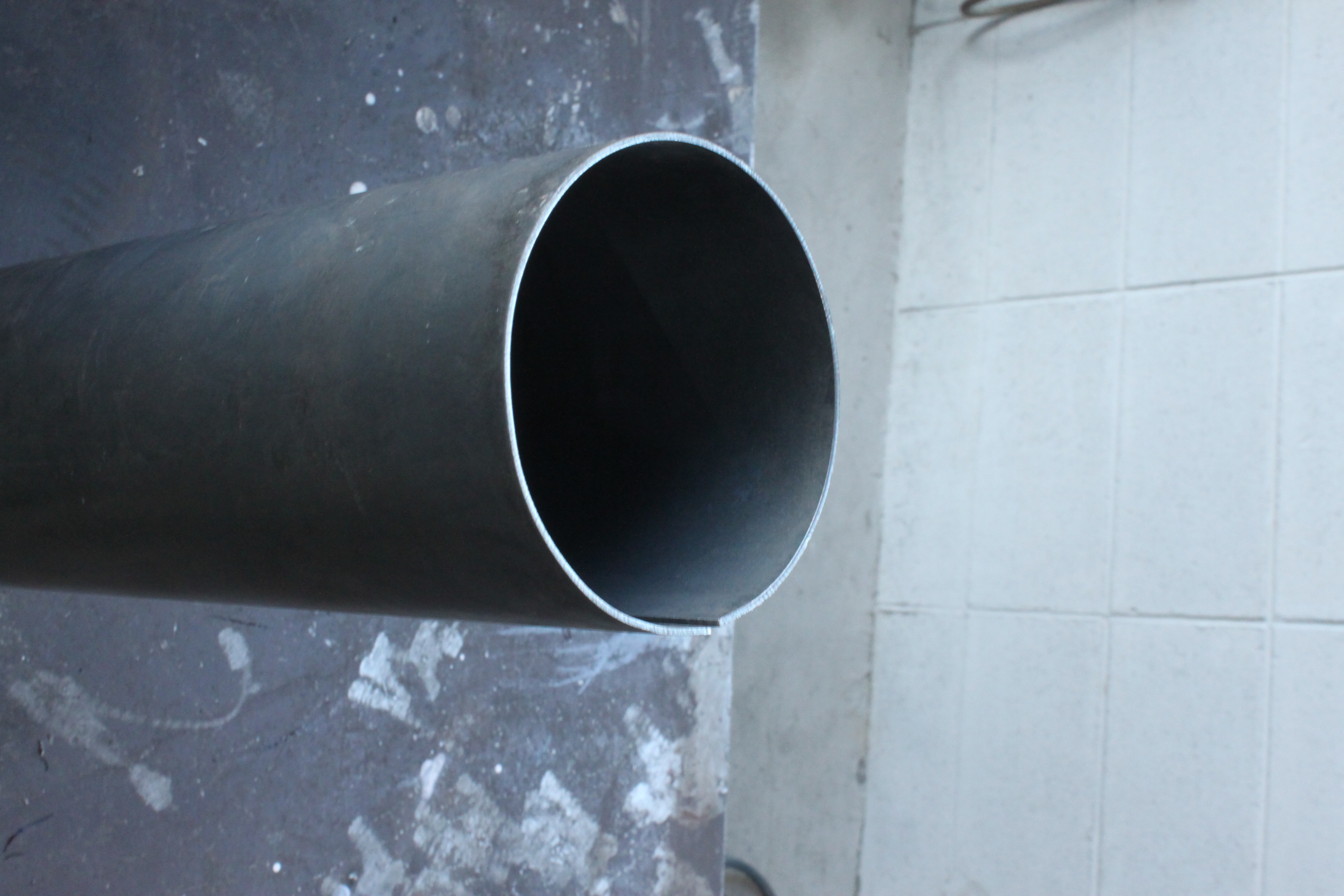

端曲げ不要!
ボトムロール(下ロール)を個別に操作できることにより、従来の3本ロールでは出来なかった端曲げを可能としました。
独自の増力機構で高い加圧力
ボトムロール(下ロール)の昇降に独自の増力機構を用いる事により手動ハンドル昇降でも高い加圧能力を実現。
使いやすさ抜群
ロールの昇降操作、ワークの取り出し部を一か所にまとめ、コントロールをペンダントスイッチ又は足踏みスイッチにすることにより高い操作性を実現!

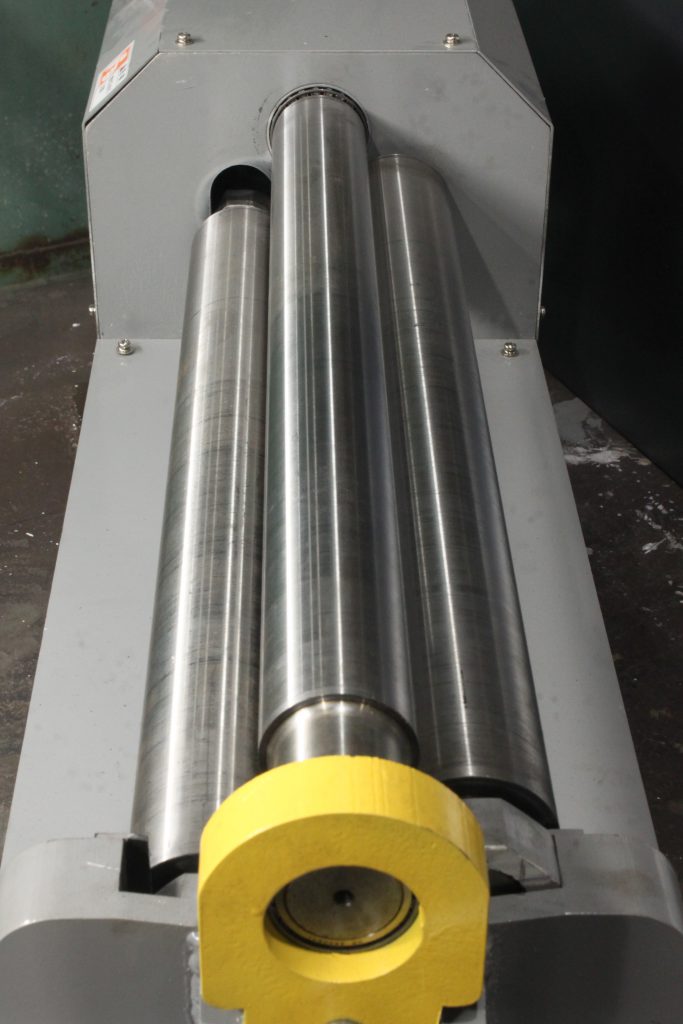

3本駆動でスリップ低減・食込力アップ
従来モデルには無かった3本駆動を採用し、ワークのスリップを大幅に減少しました。
コンパクト設計
ミヤイ製作所独自の設計構造によりコンパクト・軽量ながら、本体の剛性・耐久性を十分に確保しました。
お求めやすい価格を実現
設計から製造までほぼすべてを内製化し、低価格で高品質な海外製部品等を厳選した上で採用することにより、低価格を実現!
電源ケーブル取り付け済
電源ケーブル接続済みで、即使用可能!

選べる使いやすく安全性の高いコントロールスイッチ
使いやすく配置した操作ハンドル・ワンタッチでワーク取り出し

安全性に配慮した電源スイッチ・非常停止スイッチ・安全カバー

ページのトップへ
機械名称MR-600
本機概要薄軟鋼板・非鉄金属板のロール曲げ加工機
有効曲げ幅600mm(最大610mm)
電源電圧三相200V 0.4KW
50/60Hz
電動機操作方法※1ペンダントスイッチ又は足踏スイッチ(オプション)
モーターブレーキ※2オプションにて選択可能
ロール焼入・研磨※3オプションにて選択可能

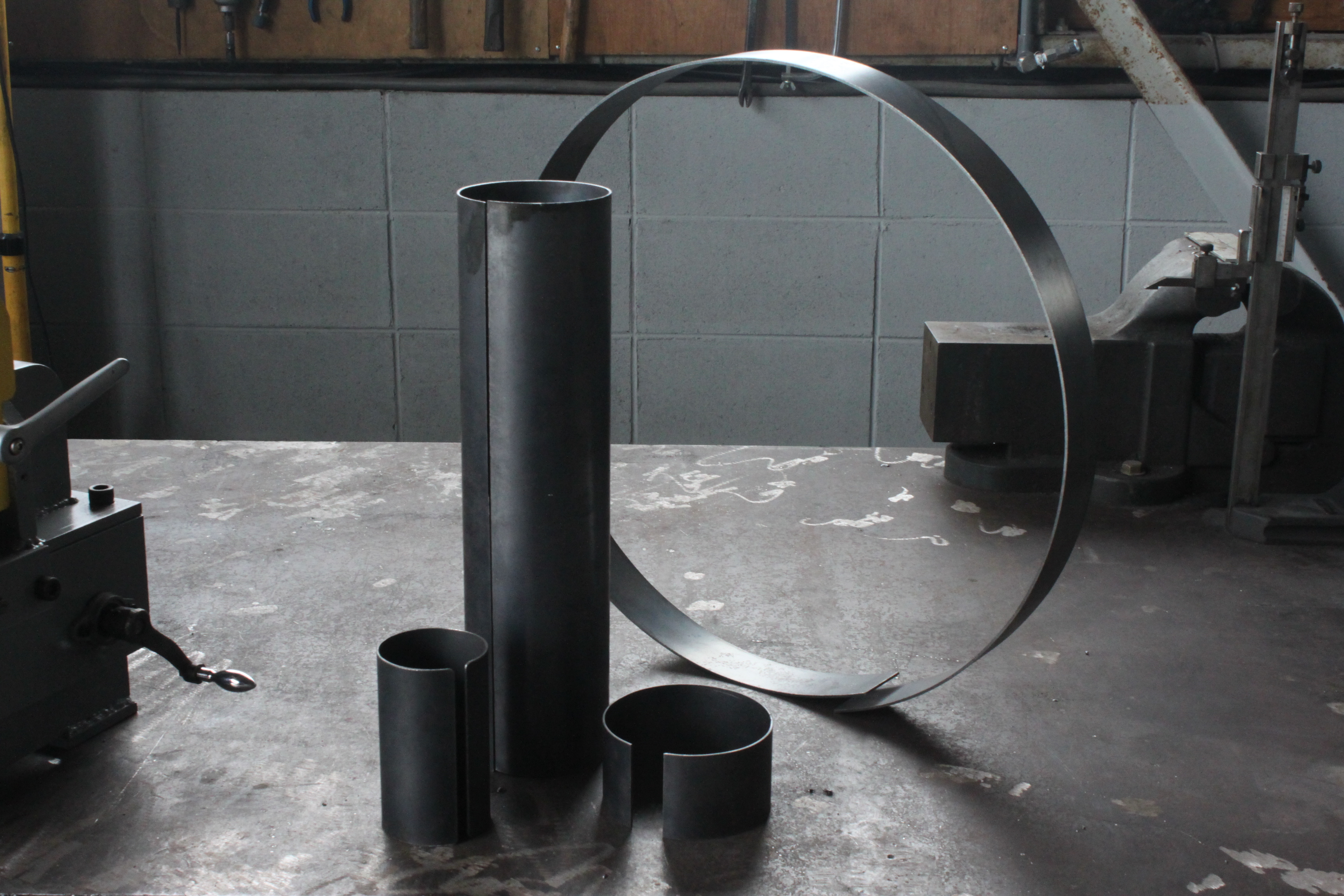

曲げ能力0.5~3.2t SS
本体サイズ幅1340、奥行305、高さ370 (mm)
重量150kg
ベース※4ボルト固定又はキャスター仕様

※1注文時にご希望の方は操作性に優れた足踏みスイッチをご選択可能です。(オプション)

※2モーターブレーキ(瞬時停止)をご選択いただけます。(オプション)

※3ロールは焼き入れ研磨をご選択いただくことにより、一段と精密加工が可能です。またワークに傷が入りにくく、ロールの寿命も長くなります。(オプション)

※4ご希望によりキャスター仕様がご選択いただけます。機械の移動が簡単です。(オプション)

ご購入・お問い合わせについて

本機について詳しく知りたい、購入を検討している、見積希望、詳細寸法等資料請求の方は下記よりお気軽にご連絡くださいませ。

お問合わせはここをクリックお問い合わせフォームへ飛びます

お問い合わせ時に加工するワークの厚み、完成寸法、材種、数量、機械使用場所(納品先)その他ご要望等を出来るだけ明記頂けますと合計見積もり、相談がスムーズです。
